概述:
        CCX-□插接式密集型母线槽 (简称母线槽) 采用国际先进技术、设计先进。由于采用新工艺、新材料,大大降低了母线槽连接处的接触电阻和温升,卓越的技术性能可靠的质量使产品成为用户所信赖。
        CCX-□型母线槽适用于交流50-60Hz额定绝缘电压为660V,额定工作电压为380V,额定电流从100-5000A的三相四线或三相五线共配电系统作输配电之用。
        本产品安装迅速方便(可竖直、水平、吊及沿墙安装),使用灵活,是现代工厂企业、高层建筑最理想的输配产品。

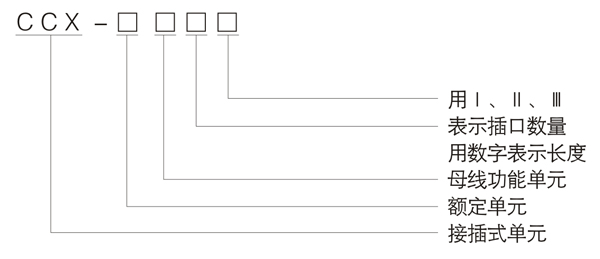

产品型号含义:
安装须知:
        ● 安装前请先检查外壳及绝缘是否良好,用500VW表测量每段母线绝缘电阻应不小于500MW安装完毕,整条母线绝缘电阻应符合GB149-90规定。
        连接螺栓应拧紧,M12螺栓紧固矩为31-39N/m,M16螺栓紧固力矩为78-98N/m。
技术数据:
        据符合标准
        JB/T10217-2000    防扩等极:(通风型)(防扩型)
        JB/T10217-2000    安装方式:平卧 侧立
        JB/T10217-2000    环境温度(最大/最小℃): -5℃~40℃(24小时内平均温度不大于+35℃
        JB/T10217-2000    长度:0.5-6mm(由用户选定)
        JB/T10217-2000    固定间距(m): 6(m)≤1600A 4(m)≤5000A
        JB/T10217-2000    额定绝缘电压:V(交流a.c)660V 直流(d.c)800
        JB/T10217-2000    额定工作电压:V(交流a.c)380V 频率(Hz)50 60
        JB/T10217-2000    额定工作电流:100、160、200、250、315、400、800、1000、1250、1600、2000、2500、3150、4000、5000

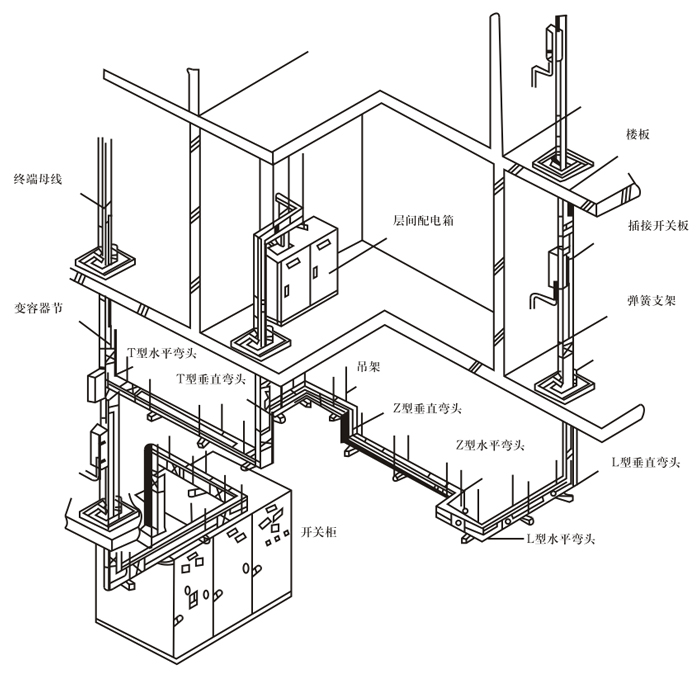

安装示意图:
