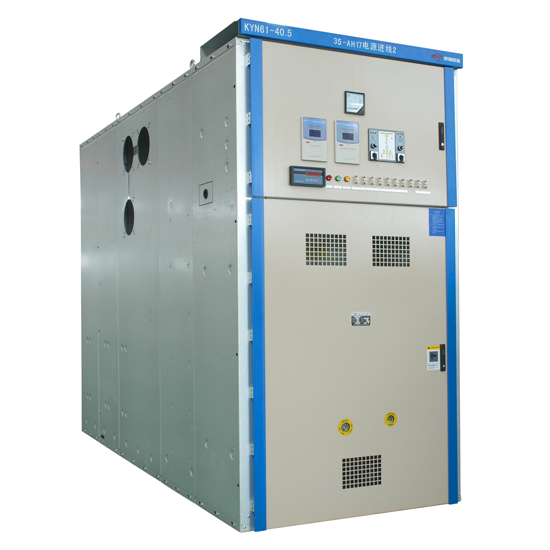

产品概况： |
|
|
|
KYN61-40.5(Z)铠装型移开式交流金属封闭开关设备 ( 以下简称开关设备 ) 其主要特点是柜内配用ZN85-40.5型新型全绝缘真空断路器及弹簧操作动力机构，柜体采用镀锌钢板组装而成，提高了手车与柜体的配合精度，手车推进推出十分轻便，互换性强。
本产品用于35kV三相交流50Hz电力系统中， 作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监控等功能。
本产品符合GB3906《 3-35kv交流金属封闭开关设备 》、《GB/T11022高压开关设备和控制设备标准的共用技术要求》、《DL/T404交流高压开关柜订货技术条件》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。 |
|
|

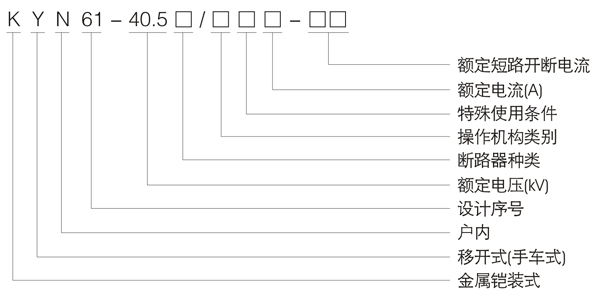

产品型号含义： |
|
|
|
|
_1.jpg) |
|
|
使用环境： |
|
|
|
● 周围介质温度不高于＋40℃，不低于－15℃;
● 海拔高度：海拔不超过1000m;
● 相对湿度：日平均值不大于95%, 水蒸气压力日平均值不超2.2×10-3Mpa; 月平均值不大于90%，水蒸气压力月平均值不超1.8×103Mpa;
● 地震烈度：不超过8度;
● 没有腐蚀性或燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
|
|
|

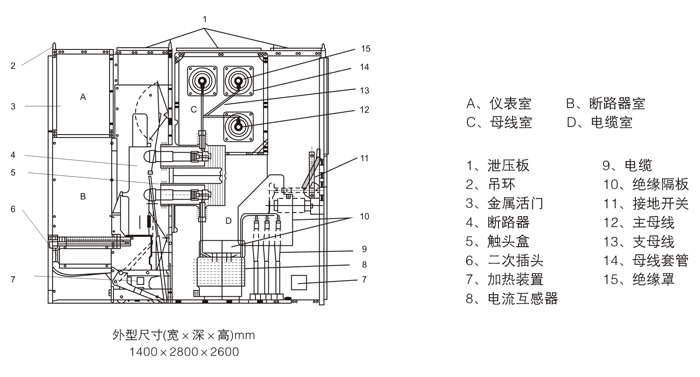

开关柜外形示意图： |
|
|
|
|
_2.jpg) |
|
|
|
|
|
_d.jpg)
