产品概况： |
|
|
|

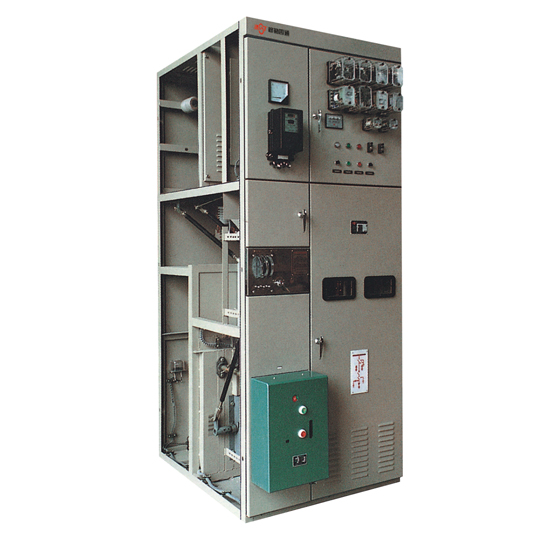

XGN2-12箱型固定式交流金属封闭开关设备(简称开关柜)用于3、6、10kV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。 其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。
本开关柜符合国家标准GB3960《3-35kV交流金属封闭开关设备》及国家标准IEC298的要求，并具有一套完善的性能可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能。
开关柜的主开关采用ZN28A-10型系列真空断路器。真空断路器配用CD17系列电磁操动机构、CT17或CT19B弹簧操动机构。隔离开关采用CN30-10旋转式隔离开关系列产品。
|
|
|

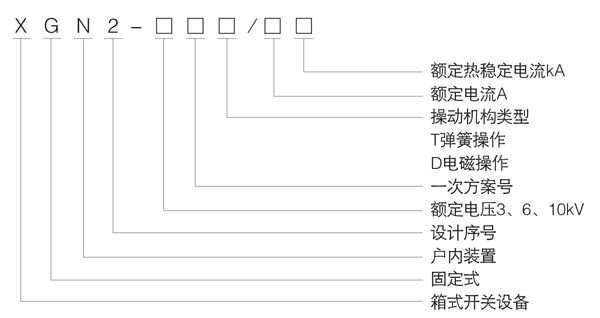

产品型号含义： |
|
|
|
|
 |
|
|
正常使用条件： |
|
|
|
● 周围介质温度不高于＋40℃，不低于－25℃；
● 海拔高度：海拔不超过1000m；
● 相对湿度：日平均值不大于95%;月平均值不大于90%；
● 饱和蒸汽压：日平均值不大于 2.2×10-3Mpa; 月平均值不大于1.8×10-3Mpa；
● 地震烈度：不超过8度；
● 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。在使用环境不能完全满足上；述条件时，产品也可采用抗湿热、防腐蚀等技术手段来适应特殊的环境。
|
|
|

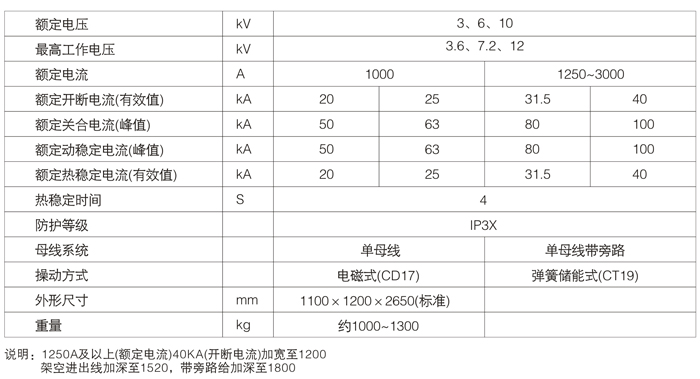

开关柜技术参数见表： |
|
|
|
|
 |
|
|
|
|
|
