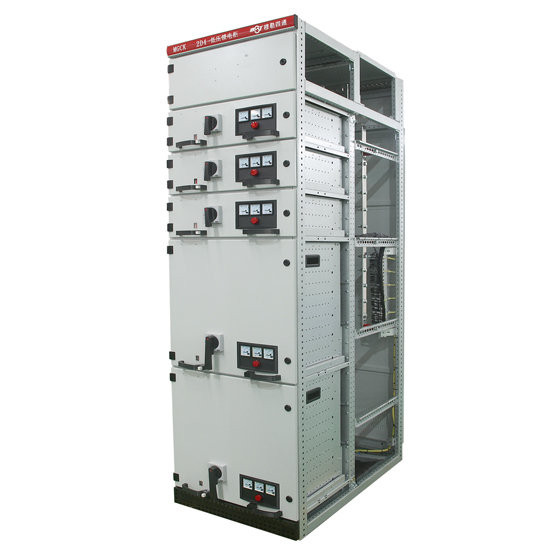

产品概况： |
|
|
|
MGCK(MGCL)低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz, 工作电压到660V, 不超过工作电流到3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。
本系列产品具有分断能力高， 动热稳定性能好,结构先进、合理、电气方案切合实际,系列性、通用性强， 各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
本产品符合IEC439标准，也符合GB7251.1-1997《低压成套开关设备和控制设备》国家标准。 |
|
|

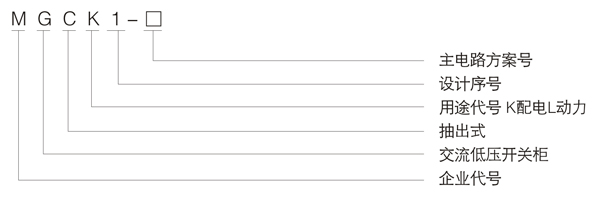

产品型号含义： |
|
|
|
|
 |
|
|
结构特征： |
|
|
|
本系列产品的基本柜架为组合装配式结构，柜架的全部结构部件通过螺钉紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
1. 框架采用异形钢材，利用三维板定位，螺栓连接无焊接结构，从而避免焊接变形和应用，提高了安装精度;
2. 框架及零部件安装孔按模数E=25mm变化;
3. 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂;
4. 在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C,ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器， 如:ABB公司生产的F系列断路器， 以及智能化断路器等;
5. 与垂直面斜不超过5度;
6. 本产品适合以下温度运输储存:-25℃~+55℃,在短时间内(不超过24h）不超过+70℃。 |
|
|

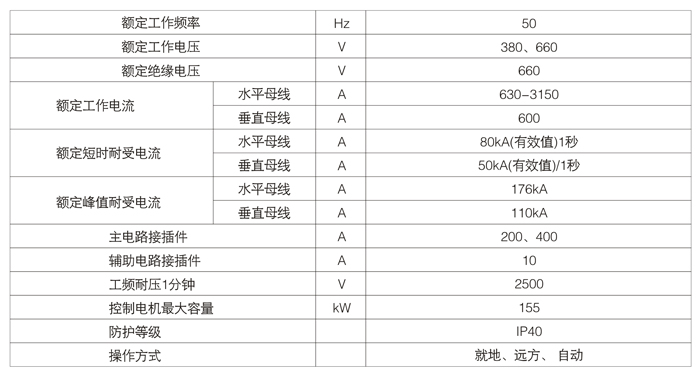

开关柜技术参数见表： |
|
|
|
|
 |
|
|
|
|
|
