应用领域： |
|
|
|
针对配变分散型、数量多、供电半径长、电压 " 卡脖子 " 单相负载且用电时间不同时性，造成三相不平衡、智能化程度低等特点，穆勒四通电气推出MSPC系列三相负荷不平衡自动调节装置。
MSPC系列基于智能、环保、节能、安全理念， 采用工业级设计、遵循国家制造标准， 能够完全适应配合户内、户外的各种条件下使用，是配变自动化中电能质量问题的解决方案。 |
|
|
产品特点： |
|
|
|
● 实时动态三相负荷不平衡自动调节
● 感性或容性功率因数补偿
● 动态电压调节支撑
● 2~31 次谐波滤除
● 同时可实现“遥测、遥信、遥控”功能
● 全方位事情记录，掉电不丢失，事件量达500条
● 5 英寸高清晰触摸屏，实时显示配电电能数据
● 支持后台系统软件远程在线升级
|
|
 |
|
|
三相不平衡补偿原理： |
|
|
|

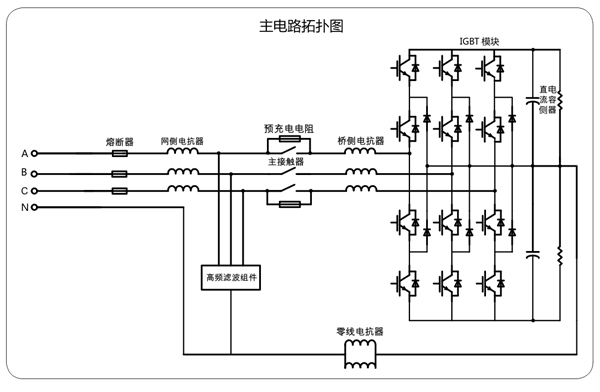

MSPC通过外部专用CT实时采集系统电流信号，由内部专用检测电路和控制器快速分析处理，以判断系统三相不平衡度， 同时计算出三相平衡转换电流值， 并发出信号驱动IGBT模块工作， 将不平衡电流从电流偏移量剩余的相转移到电流偏移量不足的相。

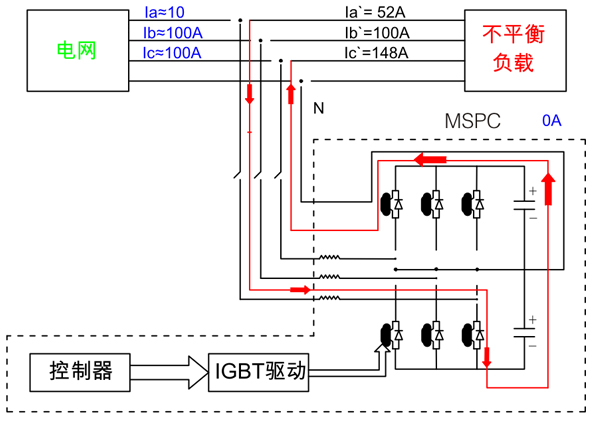

如图MSPC在不平衡负载导致的电网三相电流不平衡的状态下将电网电流调节为 100A 的平衡状态，其中 A 相负载用电为52A，如果电网调节为100A 那么该相电流偏移量会剩余 48A，同理 C 相电流偏移量缺少48A，SVG会将 A 相的偏移电流 48A 转移到 C 相， 来达到保证负载侧不平衡用电的情况下，电网的三相电流平衡。
|
|
 |
|
|

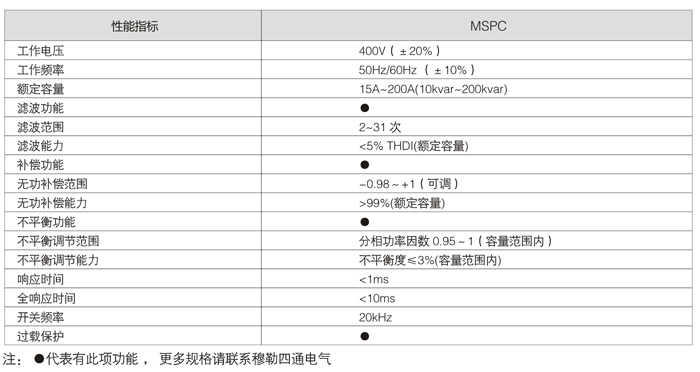

技术参数： |
|
|
|
|
 |
|
