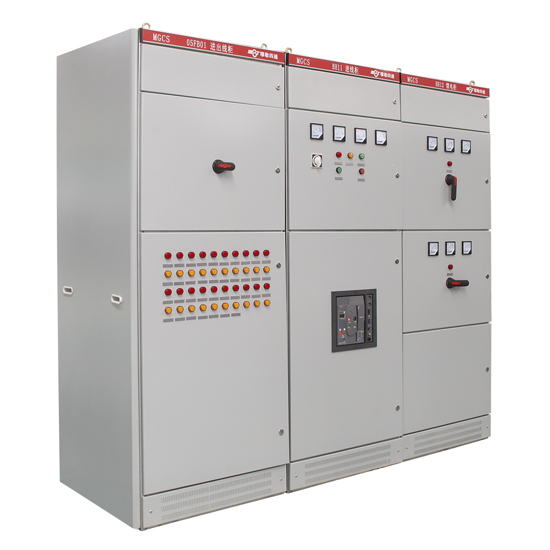

产品概况： |
|
|
|
| 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所、作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(660),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套设备装置。 |
|
|
功能单元： |
|
|
|
| 抽屉层高的模数为160mm.分为1/2单元、1单元、1(1/2)单元、2单元、3单元五个尺系列。单元回路额定电流400A及以下。 |
|
|

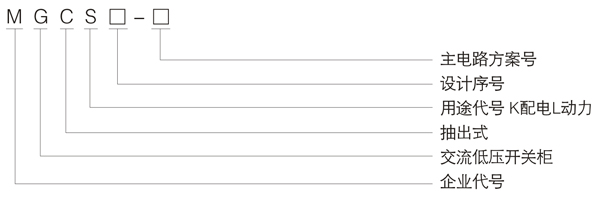

产品型号含义： |
|
|
|
|
 |
|
|
装置特点： |
|
|
|
提高转接件的热容量，较大幅度的降低由于转接件的温升给接播件、电缆头、间隔板带来的附加温升。
功能单元之间、隔离之间的分隔清晰、可靠、不因某一单元的故障而影响其它单元工作、使故障局限在小的范围。
母线平置式排列装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
MGCS柜单柜的回路数量多到22回,充分考虑了发电厂, 电化冶金、工矿企业系统等行业的需要。
装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。
同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低元器件短路强度的要求。
抽屉单元有足够数量的二次接插件 (1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。 |
|
|

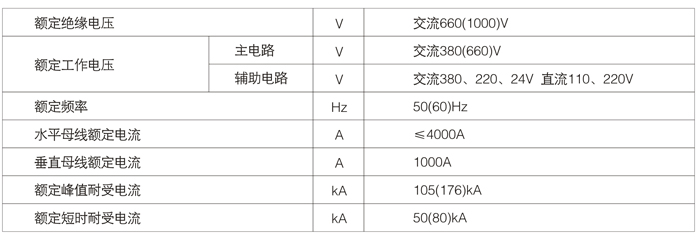

开关柜技术参数见表： |
|
|
|
|
 |
|
|

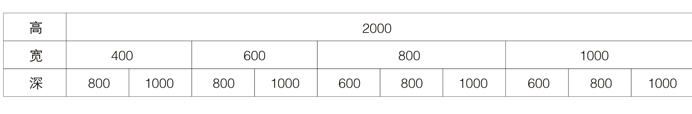

通置通用柜体的尺寸： |
|
|
|
|
 |
|
|
|
|
|
