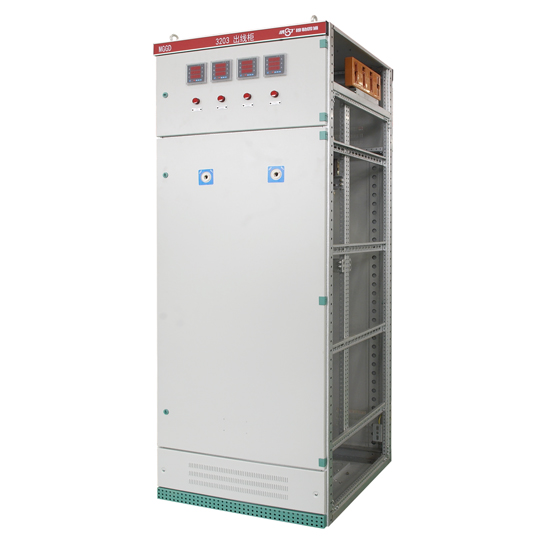

产品概况： |
|
|
|
MGGD型交流低压配电柜适用于发电厂、 变电站、 厂矿企业等电力用户的交流50Hz, 额定工作电压380V，额定工作电流到3150A的配电系统， 作为动力、照明及配电设备的电能转换，分配与控制之用。
MGGD型交流低压配电柜是根据能源部主管上级、 广大电力用户及设计部门的要求，本着安全、经济、合理， 可靠的原则设计的新型低压配电柜,产品具有分断能力高，动稳定性好，电气方案灵活，组合方便，系列性，实用性好，电气方案灵活，组合方便，系列性，实用性强，结构新颖， 防护等级高等特点，可作为固定式低压成套开关设备的更新换代产品使用。
MGGD型交流低压配电柜符合IEC439《低压成套开关设备的控制设备》，GB7251《低压成套开关设备》等标准。 |
|
|
主电路方案： |
|
|
|
MGGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)其中：
MGGD1型49个方案 123个规格
MGGD2型53个方案 107个规格
MGGD3型27个方案 68个规格 |
|
|
结构特征： |
|
|
|
MGGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成， 构架零件及专用配套零件由型钢定点生产厂配套供贷，以保证柜体的精度和质量。
通用柜的零部件按模块原理设计，并有以20mm为模块的安装孔，通用系数高。可以使工厂实现预生产，即缩短了生产制造周期，也提高了工作效率。 |
|
|

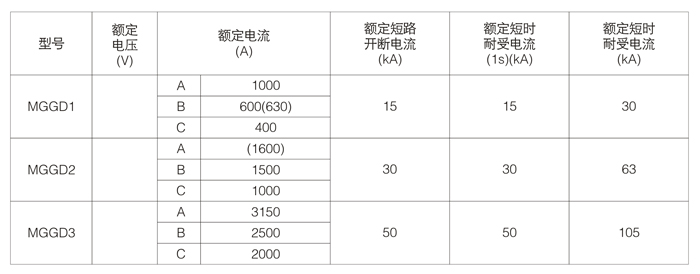

基本电路参数： |
|
|
|
|
 |
|
|
外形示意图： |
|
|
|
|
|
|
|
|
|
|
