概述:
        光伏发电作为一种清洁的能源生产方式,在国内外得到迅速的发展,ZGSG□-3150/40.5系列组合式变压器正是为满足日益增长的光伏发电的供电要求, 我公司生产10kV、35kV组合式变压器基础上,消化吸收国内外的先进技术结合国内需求自行开发的系列产品,该产品是将变压器,负荷开关,高压熔断器安装在变压器的箱体内,利用变压器的绝缘液体作为整个产品的绝缘和散热介质,采用全密封结构,外壳采用分体,喷丸、酸洗、磷化、分别喷涂底漆、中间漆、面漆达到表面的防腐性、耐厚性、防紫外线性均超过普通喷涂的强度,具有体积小,重量轻、安装方便等优点。

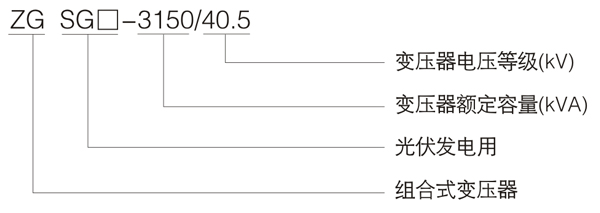

产品型号含义:
正常使用环境条件:
        ● 海拔不超过3000m;
        ● 环境温度范围为:-40℃~+45℃;
        ● 户外风速不超过30m/s;
        ● 相对湿度:日平均值不大于95%,月平均值不大于90%;
        ● 电源电压的波形近似正弦波,三相电源电压近似对称;
        ● 安装地点:安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
        ※ 超出以上正常使用环境条件,用户可与本厂协商解决。
组合变符合下列标准:
        GB1094.1-1996    《电力变压器第一部分:总则》
        GB1094.2-1996    《电力变压器第2部分:温升》
        GB1094.3-2003    《电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙》
        GB1094.5-2008    《电力变压器第5部分:承受短路的能力》
        GB/T11022-1999    《高压开关设备和控制设备标准的共同技术条件》
        GB14048.1-2006    《低压开关设备和控制设备第1部分:总则》
        GB 7251.1-2005    《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》
        GB 50150-2006    《电气装置安装工程电气设备交接试验标准》
        JB/T10217-2000    《组合式变压器》
主要技术参数:
        ● 额定电压等级:3.5KV和10KV及以下
        ● 频率:50Hz

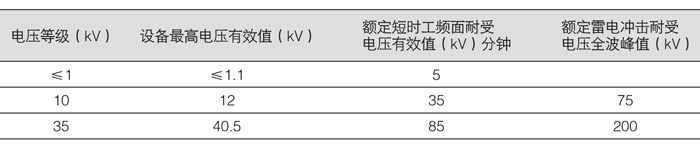

        ● 绝缘水平(见表1)
        ● 变压器绝缘等级为A级绝缘,绕组温升不超过65K,油顶层温升不超过60K。
        ● 外壳防护等级:油箱IP68,高低压室IP45。
