产品概况： |
|
|
|

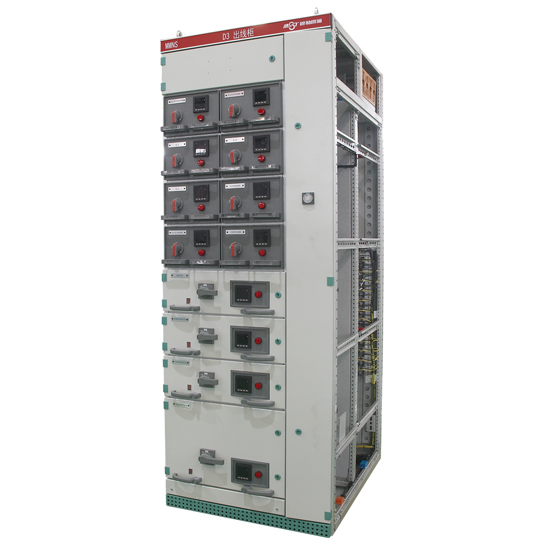

MMNS MMGJ型低压成套开关设备(以下简称为装置)是参照瑞士ABB公司制造技术的产品，为工厂组装式低压开关柜装置。
本装置适用于交流50-60Hz， 额定工作电压660V以下的系统，用于发电、配电、工厂企业、宾馆等作为电能转换和电能消耗设备的控制，功率因数补偿等之用。
本装置一般除陆用外，经过特殊处理后还可以用于海上石油钻采平台和核电站。
本装置符合IEC439,VDE0660第五部分和GB7251-97《低压成套开关设备和控制设备》国家标准。
设计性能符合GB3960-91《交流金属封闭开关设备》标准，也达到IEC298-81《交流金属封闭开关设备和控制设备》标准， 外设的防护等级为IP3X， 并能满足两部提出的有关开关设备“五防”要求。
|
|
|
正常使用条件： |
|
|
|
● 环境温度：温度+40℃,且24h内平均温度不高于+35℃；
● 空气清洁，相对湿度在温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度, 如20℃时为90%, 但应考虑到由于温度变化, 而且可能会偶然产生湿度的凝露；
● 海拔高度：不超过2000m；
● 开关柜应在以下温度下运输和储存:－25℃～55℃。在短时间内(不超过24h)不超过70℃; 在这些极限备件下不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作；
● 若上述使用条件不能满足时，有特殊要求用户可与厂方协商决定；
● 当本装置使用于海上石油钻采平台和核电站时, 应另行技术协议。
|
|
|
结构特点： |
|
|
|
|
装置的基本框架为组合装配结构， 柜架的全部结构都经过镀锌处理， 通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接基本柜架，再按方案变化需要，加上相应的门、封板、隔板，安装支架、经及母线，功能单元等零部件，组成一台完整的装置，装置内部件尺寸，隔板尺寸模数化(模数单位E=25mm)。
|
|
|

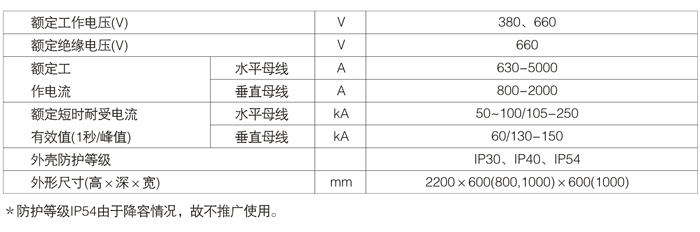

开关柜技术参数见表： |
|
|
|
|
 |
|
|

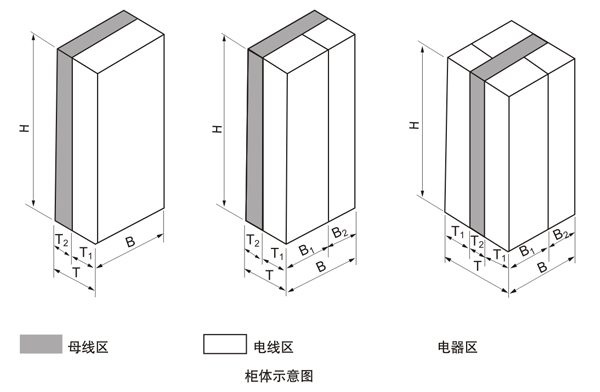

柜体的分区设计： |
|
|
|
|
 |
|
|
|
|
|
